Тормозные краны

Тормозной кран – деталь пневматической системы, под давлением подает воздух из баллонов в тормозные камеры, выпускает его из магистрали механизма с усилием, равным нажатию на педаль.
Найдено: 4
Сортировать по:
  • Кран тормозной двухсекционный с рычагом БелАК
    Кран тормозной двухсекционный с рычагом БелАК
    Артикул: БАК.13508Есть в наличии

    • Применяемость: КАМАЗ, МАЗ, Урал, ЛиАЗ, ЗИЛ.
    • Рабочее давление: 0,8 МПа
    • Максимальное проходное сечение, соответствующее внутреннему диаметру 12 мм.: 113 мм2
    • Ход рычага до полного открытия: 21…27 мм.
    • Ход толкателя: мм: 8,4…10,8 мм.
    • Присоединительная резьба: М22х1,5
    • Температурный интервал: от -45 до +80
    Аналог: 100-3514008

    Гарантия: 6 месяцев

    Розница2 290.00 руб.
    Опт. цена1 695.00 руб.
  • Кран тормозной ГТК нового образца без педали
    Кран тормозной ГТК нового образца без педали
    Артикул: БАК.13511Есть в наличии

    • Применяемость: КАМАЗ, МАЗ, Урал, ЛиАЗ, ЗИЛ.
    • Рабочее давление: 0,8 МПа
    • Максимальное проходное сечение, соответствующее внутреннему диаметру 12 мм.: 113 мм2
    • Ход рычага до полного открытия: мм: 8,4–10,8
    • Ход толкателя: мм: 12,5–15,7
    • Присоединительная резьба: М22×1,5-6H
    • Температурный интервал: от -45 до +80
    • Комплектация: без педали

    Аналог: 100-3514108

    Гарантия: 6 месяцев

    Розница2 100.00 руб.
    Опт. цена1 555.00 руб.
  • Кран тормозной ГТК нового образца с педалью в сборе
    Кран тормозной ГТК нового образца с педалью в сборе
    Артикул: БАК.13514Есть в наличии

    <ul>
    <li>Применяемость: КАМАЗ, МАЗ, Урал, ЛиАЗ, ЗИЛ.</li>
    <li>Рабочее давление: 0,8 МПа</li>
    <li>Максимальное проходное сечение, соответствующее внутреннему диаметру 12 мм.: 113 мм2</li>
    <li>Ход рычага до полного открытия: мм: 8,4–10,8</li>
    <li>Ход толкателя: мм: 12,5–15,7</li>
    <li>Присоединительная резьба: М22×1,5-6H</li>
    <li>Температурный интервал: от -45 до +80</li>
    <li>Комплектация: с педалью</li>
    </ul>
    <p><b>Аналог: 5320-3514108</b></p>
    <p><b>Гарантия: 6 месяцев</b></p>

    Розница2 420.00 руб.
    Опт. цена1 792.00 руб.
  • Кран пневматический аварийного растормаживания
    Кран пневматический аварийного растормаживания
    Артикул: БАК.13520Есть в наличии

    • Применяемость: КАМАЗ, МАЗ, Урал, ЛиАЗ, ЗИЛ.
    • Рабочее давление: 0,8 МПа
    • Диаметр сечения внутренний: 4+0,12 мм
    • Ход толкателя: мм: 5,4-0,3+1,2 мм
    • Присоединительная резьба: М 26×1,5-6g
    • Температурный интервал: от -45 до +80

    Аналог: 100-3537110

    Гарантия: 6 месяцев

    Розница270.00 руб.
    Опт. цена199.00 руб.

Существуют разные виды кранов, например:

  1. С кнопочным управлением – отвечает за цилиндры вспомогательной ТС. Также управляет стояночным тормозом в аварийной ситуации. К таким кранам относится, например, кран аварийного растормаживания БАК.13520
  2. Двухсекционный тормозной кран. Управляет главной тормозной системой. Дополнительно работает как тормозной кран прицепа при наличии раздельного привода к тормозным механизмам передних и задних осей. Купить тормозной кран двухсекционный вы можете в этом разделе нашего сайта.

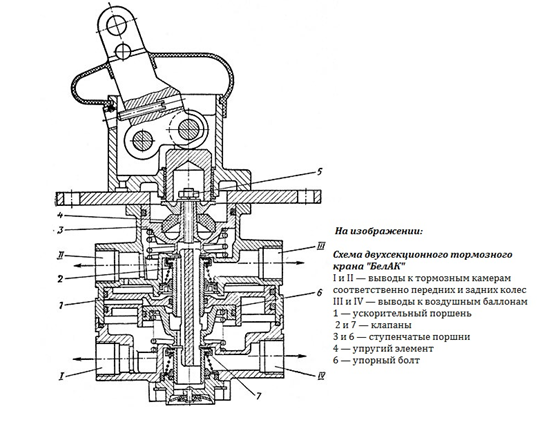

Элементы ГТК (главного тормозного крана МАЗ, КАМАЗ и др.):


Когда водитель нажимает на педаль тормоза, усилие передается на ступенчатый поршень. Поршень смещается вниз, закрывает выпускное отверстие клапана и вывод контура тормозных механизмов. Через вывод (2) в тормозные камеры поступает сжатый воздух.

В тот момент, когда в выводе II выросло давление, воздух поступает в полость над ускорительным поршнем. Поршень (1) смещается вниз и давит на ступенчатый, который расположен в другой секции тормозного крана. Выпускной клапан закупоривается, воздух выводится в передние камеры.

Помимо этого, ГТК осуществляет следящее действие (пропорциональность тормозного момента к приложенному к педали усилию). Механизм также выполняет функцию автоматической активации неисправного контура. Когда один из контуров повредится, ступенчатый поршень будет управляться механически, а не пневматически. Это спасет водителя от внезапного отказа тормозов.

Возможные неисправности:

1. Резиновые уплотнительные элементы изношены

Резиновые кольца и поршни со временем изнашиваются, что приводит к утечке воздуха. Как результат – машина не растормаживается до конца.

2. Тормозной кран травит воздух

Через впускное окно или по разъему корпусов происходит утечка воздуха. Это может быть вызвано поломкой клапанов и пружин.

3. Заедает рычаг

Возможно, рычажный механизм загрязнен из-за повреждений защитного пыльника.

4. Давление в нижней секции увеличивается медленно, а верхней части увеличивается быстрее. Вероятная причина этой неисправности – раздутые уплотнительные кольца. В таком случае возможно нарушение следящего действия из-за неисправности упругого элемента.

Вовремя проверяйте детали ГТК и очищайте их от загрязнения, чтобы избежать негативных последствий. Если обнаружена какая-либо из этих неисправностей, рекомендуем купить главный тормозной кран, а не пытаться исправить его - это безопаснее для вас и вашего авто.

Как проводить технический осмотр ГТК?

1. Визуальный осмотр деталей. Внимательно проверьте защитные элементы – пыльники, накладки и уплотнители. Малейшее попадание грязи – и тормозная система выходит из строя. Осмотрите рычаги и тяги, которые связывают педаль торможения и ГТК.

2. Герметичность ГТК проверяется с помощью мыльного раствора – в заторможенном и расторможенном положении крана. Если во время теста появляются пузыри, значит тормозной кран пропускает воздух. В таком случае, кран подлежит замене.

Как снять тормозной кран

1) Для начала выпустите воздух из системы.

2) Открутите гайки, которые соединяют переходник крана и пневматические трубки.

3) Разъедините рычаг крана и заднюю тягу.

4) Отвинтите гайки крепежей пластины верхнего корпуса и снимите кран.

Тормозные краны в каталоге компании «БелАвтоКомплект» - это проверенное качество, подтвержденное в тестовых лабораториях на заводе-изготовителе. Производство сертифицировано по международным стандартам качества ISO. В разделе можно купить главный тормозной кран. Цена для оптовых и розничных покупателей отличается, купиь ГТК по оптовой цене вы можете, ознакомившись с инструкцией «как купить по оптовой цене» в карточке товара и выполнив требуемые действия. Подробности уточняйте по тел. +7 (812) 383 99 02 или адресу электронной почты info@belak.ru.
