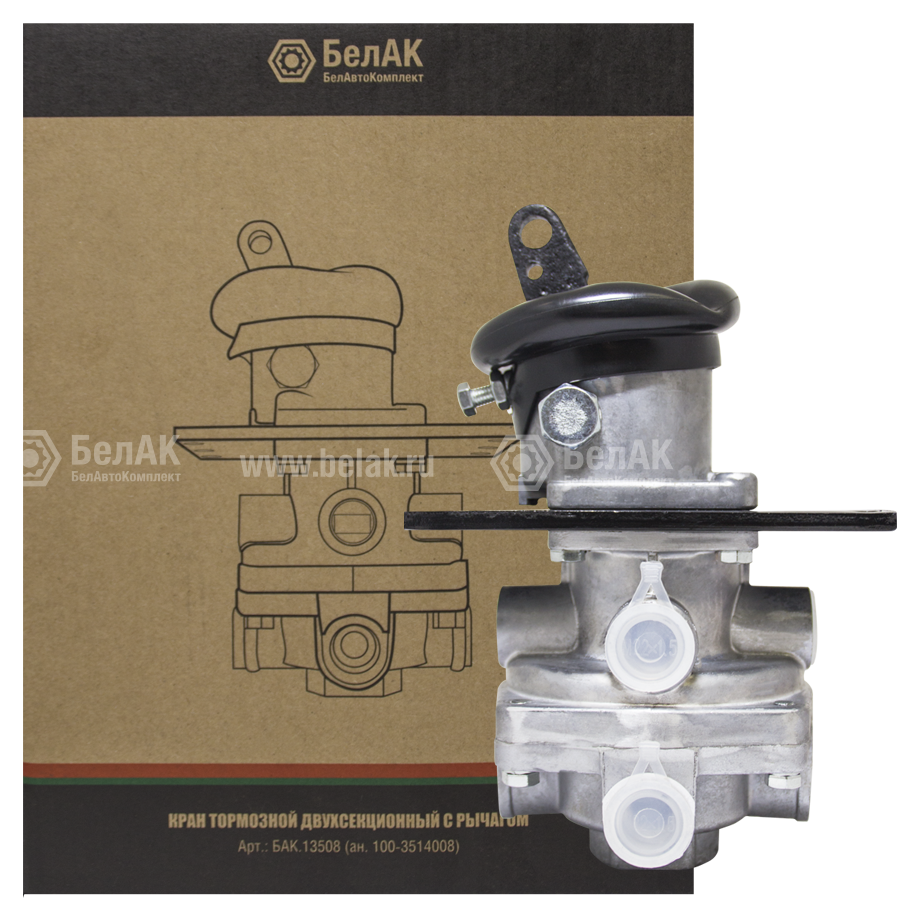

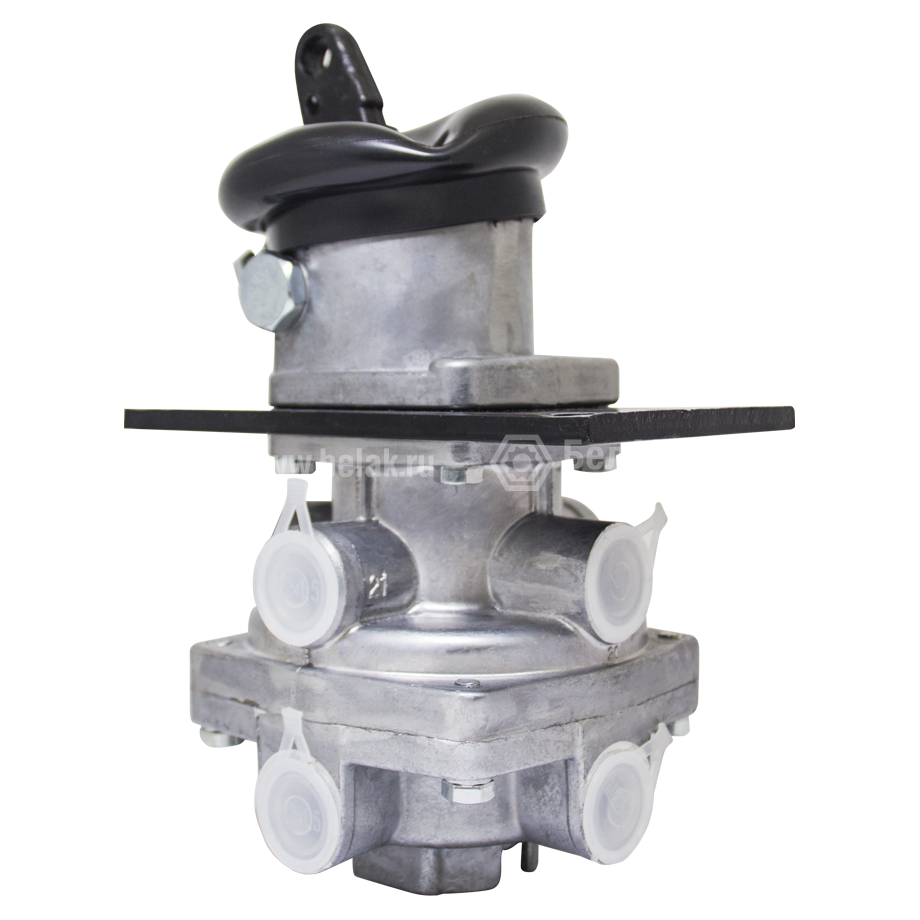

Кран тормозной двухсекционный с рычагом "БелАК" (ан.100-3514008)

Кран тормозной БАК.13508 двухсекционный с рычагом (ГТК) «БелАК» (ан.100-3514008) управляет исполнительными механизмами рабочей тормозной системы и клапанами приводов прицепа.

Характеристики:

• Применяемость: грузовые а/м
• Рабочее давление: 0,8 МПа
• Максимальное проходное сечение, соответствующее внутреннему диаметру 12 мм.: 113 мм2
• Ход рычага до полного открытия: 21…27 мм.
• Ход толкателя: мм: 8,4…10,8 мм.
• Присоединительная резьба: М22х1,5
• Температурный интервал: от -45 до +80

Артикул: БАК.13508

Аналог: 100-3514008

Кран тормозной двухсекционный с рычагом "БелАК" (ан.100-3514008) - описание продукта

Состоит из двух последовательных секций. Пары выводов соединяются с тормозными камерами и ресиверами контуров привода рабочего тормоза.

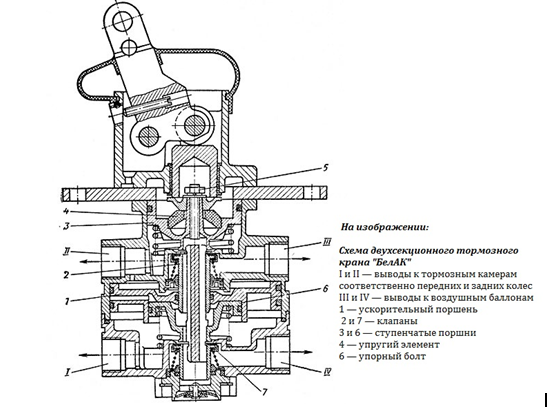

При нажатии на педаль, усилие направляется на рычаг устройства. Поршень (3) опускается и закрывает выпускной клапан (2), тормозные камеры наполняются сжатым воздухом через 2й вывод. В это же время, когда в выводе II выросло давление, воздух поступает в полость над ускорительным поршнем (1). Выпускной клапан (7) закрывается и отходит от седла —воздух поступает в передние тормозные камеры.

Помимо этого, главный тормозной кран отвечает за следящее действие (т.е. пропорциональность тормозного момента к усилию, которое прикладывает водитель, нажимая на педаль тормоза). Еще одна функция — механическая активация неисправного контура. Если один из контуров повредится, усилие от рычага ГТК передается на шток ступенчатого поршня, другой будет управляться механически, а не пневматически.

Материал изготовления устойчив к экстремальным температурам, и устройство исправно работает как при −45 до +80. Присоединительная резьба стандартных размеров: М22×1,5, рабочее давление — не более 0,85 МПа.

Подойдет для габаритных грузовых машин. Кран оснащен пыльником, который надежно защищает внутренние детали от влаги и пыли.

Этот товар имеет официальные награды:

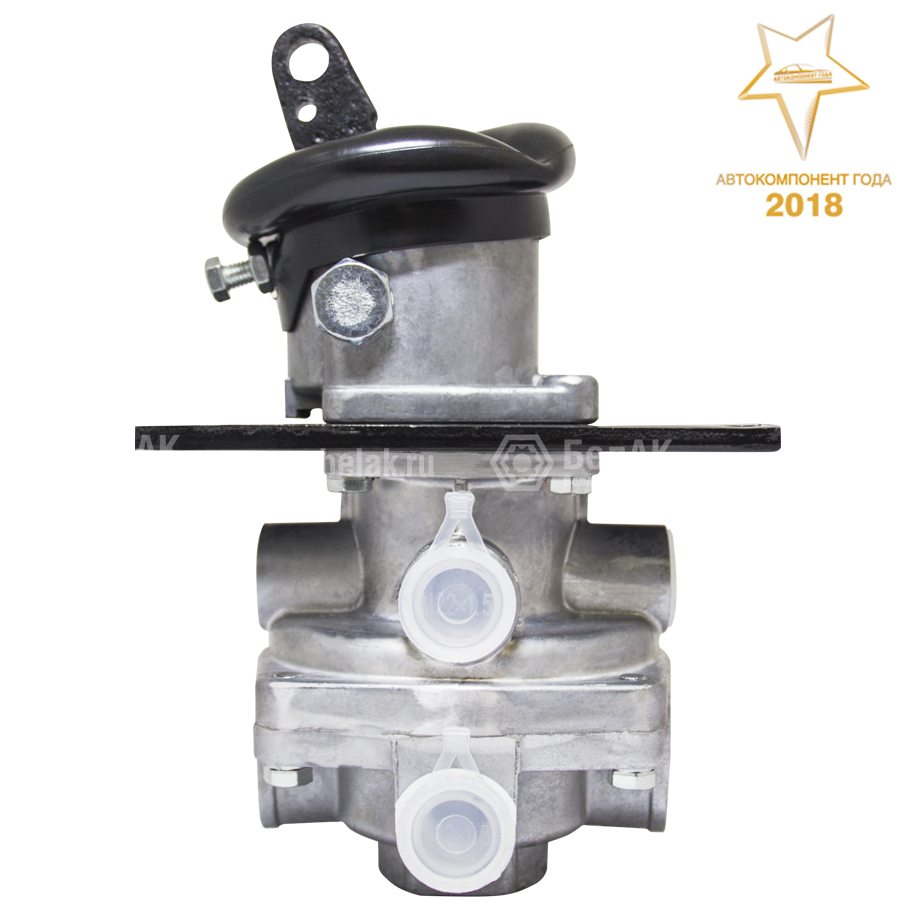

Элементы пневматической тормозной системы "БелАК" удостоились престижной национальной премии "Автокомпонент года 2018".

Узнать подробнее

Информация для оптовых покупателей

Заказать двухсекционный тормозной кран оптом можно по тел. +7 812 383 99 02 или адресу эл.почты info@belak.ru. Доставляется в фирменных складских упаковках, в каждой — 8 ед. товара, общая масса — 29 кг.
